Травление плат спомощью маркера

Предлогаю вам мой(частично) способ травления плат спомощью спиртового маркера.
Ход работы:
1. Вырезаем, нужную нам по размерам, плату
2. Зарисовываем всю плату маркером вот так:
- сначала по горизантали(влево-право)
- потом по вертикали(вверх-вниз)
- затем по диагоналям(от угла до угла)

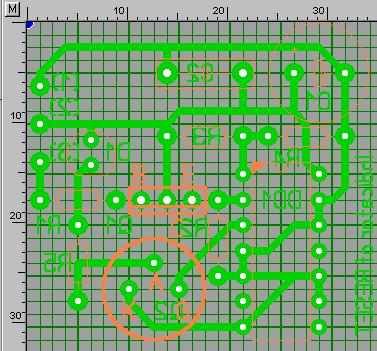

3.Рисуем нужные нам дорожки.
4. После рисования, мы эти дорожки выделяем по краям, т. е. выцарапываем и отделяем по края нашей "будущей дорожки"
5.Закрашиваем аккуратно всю плату(где наши дорожки нарисованы) прозрачным лаком. Ждем пока он высохнет.
6.Теперь, спомощью того, что мы рисовали дорожки черным маркером, мы можем увидеть, где идут "будущие" дорожки. Повтаряем пункт 4.

Что у нас получается: Плата, прокрашенная в несколько слоев спиртовым маркером, поверх которой нанесен лак, на котором "выскреблены" дорожки.
Внимание: Не перепутайте, там где мы выцарапали иголкой(или т.п.) дорожки, все разъест хлорное железо, а в тех местах, где мы ничего не скребли(нетронутые места) останется медь- те самые дорожки.

Все это для чего делается, для того, что бы у вас получилась хорошая плата без облезлых мест, как это бывает с использованием только фломастера(бывает плохо пристает к плате и дорожки осыпаются, что гразит некачественному травлению).
Удачи вам!

Я Админ

Участник

51 сообщений

Мужчина

Спасибо за идею! только я все дорожки просто маркером рисовал в 4 слоя, иначе смывается.по крайней мере у меня wink

0

Администраторы

571 сообщений

Мужчина

Незашто wink

Я Админ

Участник

15 сообщений

Мужчина

самый надежный способ просто покрыт будущие дорожки обычным лаком не слезет!
specoolthumb

Не КаЖдЫй ПоЙмЕт как работает моторчик

0

БЛОГГЕР

310 сообщений

Мужчина

а может темуц переименновать?? а то я вот не разу не видел как маркер медь разъедает) например так "Ирготовления плат при помощи Маркера!"

8

Администраторы

571 сообщений

Мужчина

Ничего страшного

Я Админ

Вы не заполнили профиль!

121 сообщений

Мужчина

а можно просто дорожки маркером в 5 слоёв нарисовать они не слезут??? и где
можно купить маркер для рисовения дорожек

1

Начальная группа

1798 сообщений

Мужчина

В магазине канцелярских товаров, дорожки от маркера не слезут. Я рисовал толстым красным маркером artline, в 3 слоя, нормально получалось, ничего не смывалось.

37

БЛОГГЕР

101 сообщений

Мужчина

biggrin перманентные маркеры-на основе спирта после высыхания не смывается!! раза 3-4 прорисуешь дорожки и отлично)))) чем они замечательны что можно купть их разной толщины тонкие для узких дорожек и толстые для широких, цвет маркера любой) у мея чорный biggrinbiggrin

9

Администраторы

3321 сообщений

Мужчина

Elektro,
это хорошо )) Но вот не все магазины зачастую продают качественные маркеры ( Приходится добавлять в них спирт.

31

БЛОГГЕР

101 сообщений

Мужчина

НУ так моно найти магазин где продают качественные)))) и не ходить по ларькам biggrin

9

Модераторы

185 сообщений

Мужчина

Quote

НУ так моно найти магазин где продают качественные)))) и не ходить по ларькам


или купить cd pen (маркер для дисков),они во всех ларьках и магазинах хорошего качества

5

Начальная группа

1798 сообщений

Мужчина

Пробовал перманентным маркером для CD рисовать, слой слишком тонкий, нужно раз 10 провести и подождать пока высохнет.
Если дорожки крупные берете скотч и заклеиваете медь на плате, далее проглаживаете, чтобы качественно приклеилось и вырезаете лезвием дорожки, вырезанные куски скотча сдираете.

Приклеивал к плате кусок пенопласта на скотч, чтобы плата плавала в растворе и кусок скотча приклеил на сторону с медью - где был скотч медь осталась нетронутой.

37

Администраторы

3321 сообщений

Мужчина

Quote (nightmare)

Если дорожки крупные берете скотч и заклеиваете медь на плате, далее проглаживаете, чтобы качественно приклеилось и вырезаете лезвием дорожки, вырезанные куски скотча сдираете.

- лучше возьмите лак для ногтей, нанесите слой на плату, а потом выцарапайте ненужные участки меди, где не должно быть дорожек )

31

Начальная группа

1798 сообщений

Мужчина

Скотчем по-любому быстрее и ровнее.

37
